[데이터통신] 3. 데이터와 신호(Signal)

이전 정리글 ↓

[데이터통신] 2. 프로토콜 / 레이어



아날로그 & 디지털 데이터

Analog 예시

아날로그 신호의 특징은 사람의 목소리와 같다.

연속적이고 지속적인 값을 가진다. 값의 범위가 무한대에 가깝다.



Digital 예시

그에 반해 디지털 신호는 0과 1 딱 두 개다.

값이 딱딱 나뉘어지고, 0과 1 사이 중간 값은 존재하지 않는다.



어렵지 않을 것이다...



---

데이터와 신호

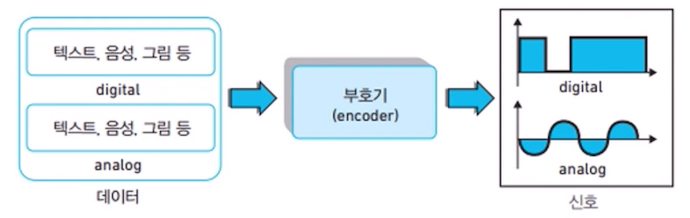

위의 2가지 특징을 가진 데이터는, 통신에 사용되려면 어찌됐든 신호(Signal)로 변환되어야 한다.

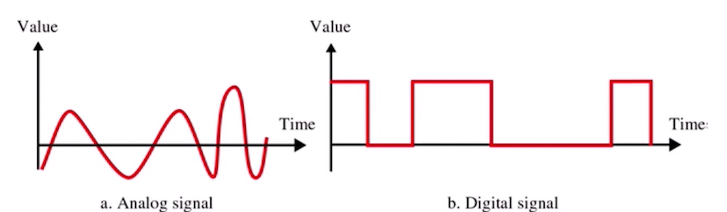

신호 또한 아날로그, 디지털 데이터의 특성을 그대로 물려받는다.

데이터였을 때랑 특징이 똑같아 보인다.



그럼 아날로그 데이터는 아날로그 신호로만 변환되고, 디지털 데이터는 디지털 신호로만 변환되는가?

아니다. 변환에서는 서로 인과관계가 없다.



아날로그 데이터는 디지털 신호로 바뀔 수 있고, 디지털 데이터는 아날로그 데이터로 바뀔 수 있다는 말.



---

Periodic and Non-periodic Signals(패턴과 Non-패턴)

모든 Signal엔 2가지 종류가 있다.

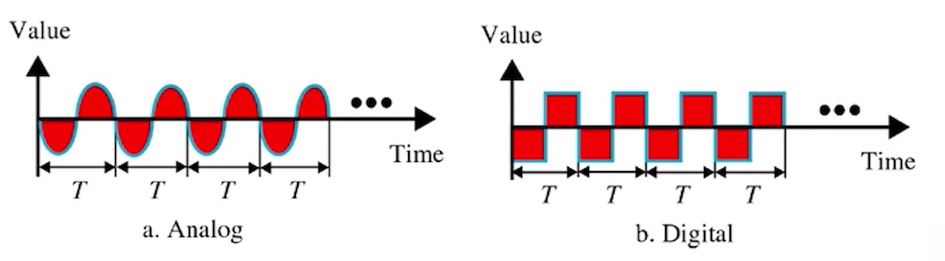

주기적인 패턴(Periodic Signals)

• 특정 패턴을 반복하는 신호
  • 하나의 패턴이 한 번 완전히 반복되는 것을 Cycle이라고 함(위 그림의 T)

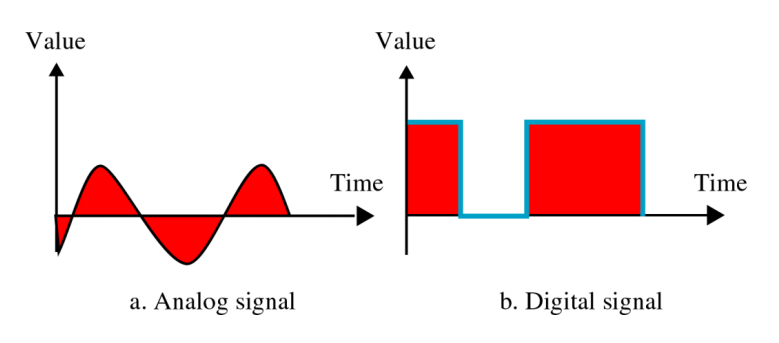

비주기적인 패턴(Non-Periodic Signals)

• 반복적이지 않고, 주기가 없다.



---

아날로그, 디지털 신호에 대해 알아보자.



Analog Signals

• 최소(기본) 단위 : Sine wave



Peak Amplitude, Frequency, and Phase

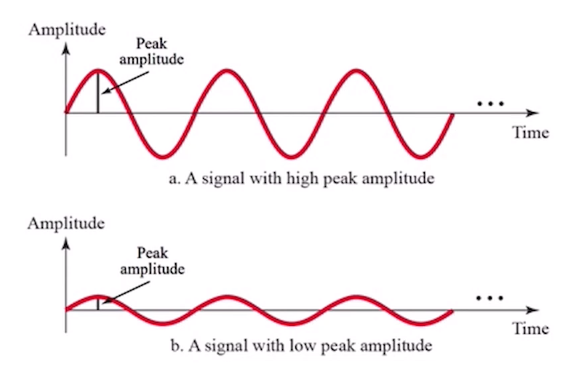

• Amplitude = 신호의 진폭 범위를 나타냄
  • Peak Amplitude = 진폭이 가장 큰 위치
  • 진폭 변화를 통해 신호를 전달할 수도 있다.

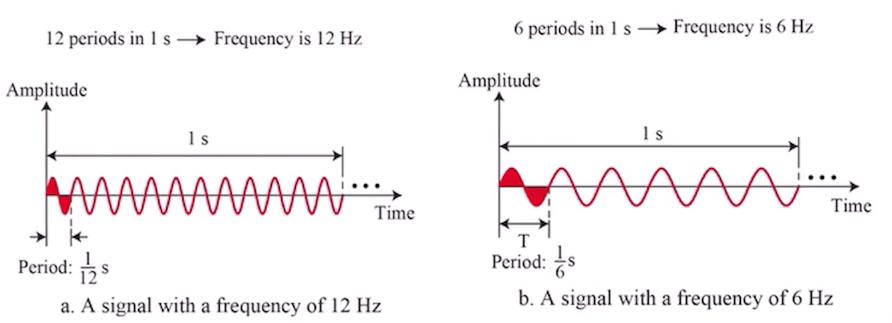

• Periods = 1번의 사이클이 완료되는 시간(단위는 초)
• Frequency = Signal이 몇 번 반복되는지(단위는 Hz)
  • 주파수 변화를 통해 신호를 전달할 수도 있다.



• Phase(위상) = 어떤 신호가 주어졌을 때, 0초를 기준으로 그 신호의 위치를 의미(단위는 각도)

순서대로 위상이 0도, 90도, 180도, 270도이다.
