[데이터통신] 7. Block Coding, Scrambling
이전 정리글 ↓
[데이터통신] 6. Digital Transmission # 2
이전 정리글 ↓ [데이터통신] 5. Digital Transmission 이전 정리글 ↓ [데이터통신] 4. 데이터와 신호(Signal) # 2 이전 정리글 ↓ 신호 분석 관점(domain)은 2가지 영역으로 해석할 수 있다. 시간 영역(Time-doma
w8err.tistory.com
Block Coding
블락 코딩은 n비트를 m개의 비트로 변환하는 기법이다.
보통 전에 배웠던 다른 기법과 함께 쓰는 기법이다.
mB-to-nB 치환을 통해서.
NRZ-I의 동기화 문제를 해결할 수 있다.
4B-to-5B mapping codes를 보자.
이 데이터를 해석해 값을 얻어낼 수 있다.
4b-5b는 아무리 다른 값을 얻어와도 0이 최대 3개만 발생하기 때문에,
DC컴포넌트, 동기화 등의 문제에서 비교적 자유롭다.
Scrambling
스크램블링 기법은 AMI와 같이 쓰면서, AMI의 동기화 문제를 완화시켜준다.
얘도 혼자서는 안쓰고, 전의 다른 기법들과 병행하여 사용한다.
Scrambling - B8ZS
AMI에서 0이 연속적으로 오면 계속 0이 유지되기 때문에,
주기를 알 수 없어 동기화 문제가 발생할 수 있다.

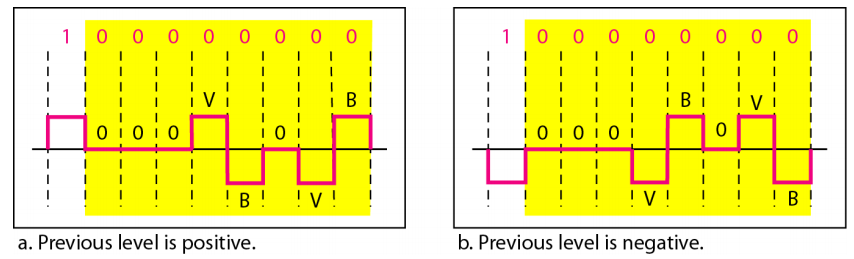

그걸 B8ZS가 해결해준다. B8ZS는 0이 8개 연속되는 신호가 오면,
a, b처럼 00000000 -> 000VB0VB 로 치환한다.
V = Violation, 이전 부호와 같게 치환
B = Bipolar, 이전 부호와 다르게 치환
